Soportes de Carga para Tuberías Industriales
Un sistema de tuberías industrial es mucho más que solo tubos y válvulas; es una red compleja que depende de un sistema de soportes de carga diseñado con precisión para garantizar su integridad, seguridad y funcionamiento a largo plazo. En Enerkeit, proveemos soluciones de ingeniería en soportería que son fundamentales para la estabilidad y flexibilidad de sus instalaciones.
​
Los soportes de carga son elementos estructurales diseñados no solo para sostener el peso de la tubería y su contenido, sino también para gestionar estratégicamente los movimientos generados por la expansión y contracción térmica.
¿Por qué es Crucial un Sistema de Soportación Adecuado?
La correcta selección y ubicación de los soportes de carga es uno de los aspectos más críticos en el diseño de tuberías. Un sistema de soportería mal diseñado o inadecuado puede provocar fallas catastróficas, tiempos de inactividad no planificados y costosas reparaciones.
Las funciones esenciales de un sistema de soportes son:
​
✅ Sostener Cargas Muertas: Soportan el peso de la tubería, el fluido que transporta, el aislamiento térmico y todos los componentes adicionales como válvulas y bridas.
​
✅ Gestionar la Expansión Térmica: Permiten o restringen el movimiento de la tubería a medida que se expande o contrae con los cambios de temperatura, evitando la acumulación de tensiones peligrosas.
​
✅ Proteger Equipos Críticos: Absorben y distribuyen las cargas para que no se transmitan esfuerzos excesivos a las boquillas de equipos sensibles y costosos como bombas, turbinas, compresores y recipientes a presión.
​
✅ Prevenir la Deformación (Pandeo): Mantienen la correcta alineación y pendiente de la tubería, asegurando un flujo adecuado y evitando el pandeo o "sagging" que puede comprometer la operación.
​
✅ Absorber Cargas Dinámicas: Ayudan a controlar las vibraciones y a soportar cargas ocasionales como las producidas por golpes de ariete o eventos sísmicos.
Enerkeit: Ingeniería y Soluciones en Soportación
Soportes de Carga para Cada Aplicación
La necesidad de cada sistema de tuberías es única. Por ello, existen dos categorías principales de soportes de resorte diseñados para gestionar el movimiento vertical.

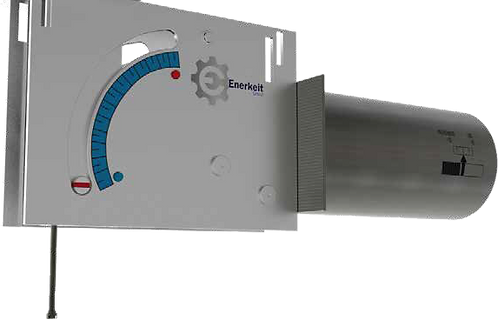

Soportes de Carga Constante
Estos soportes están diseñados mediante un mecanismo de resorte y palanca que proporciona una fuerza de soporte constante a lo largo de un rango significativo de movimiento vertical. Son la solución indispensable para sistemas críticos donde la transferencia de esfuerzos debe ser minimizada, como en conexiones a turbinas o en líneas de alta temperatura con gran expansión térmica.
​
​
​
​
​
​
​
​
​
​
​
​

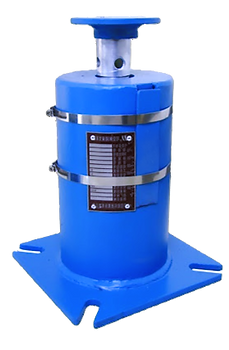

Soportes de Carga Variable
Estos soportes utilizan un resorte helicoidal que ejerce una fuerza de soporte que varía a medida que la tubería se mueve hacia arriba o hacia abajo. Son la solución más económica y comúnmente utilizada en aplicaciones donde el movimiento vertical es limitado y una cierta variabilidad en la carga de soporte es aceptable para el sistema.
​
Junto con nuestras juntas de expansión, los soportes de carga forman un sistema integral para la gestión de la flexibilidad y el estrés en tuberías. En Enerkeit, nuestro equipo técnico le asesora en la selección y dimensionamiento de los soportes adecuados para su aplicación, asegurando que su sistema opere de manera segura y eficiente.
​
Entendemos la interacción entre cada componente y le ayudamos a diseñar una solución de soportería robusta y confiable.
​
